Clonación ESL HC08GR16 – Audi A6 2002

Caso real en laboratorio – NeuroAuto En esta intervención realizamos la clonación de un módulo ESL (Electronic Steering Lock) equipado con microcontrolador Motorola HC08GR16, perteneciente a un Audi A6.

¿Cuál era el problema?

El módulo original presentaba fallo electrónico interno, impidiendo el correcto funcionamiento del sistema de bloqueo electrónico de dirección.

Síntomas habituales en estos casos:

• No libera dirección

• Fallo de arranque

• Comunicación intermitente

• Error en sistema inmovilizador

En estos modelos VAG antiguos, el ESL forma parte del sistema de arranque protegido por inmovilizador, por lo que no es sustituible sin adaptación o clonación.

Procedimiento realizado

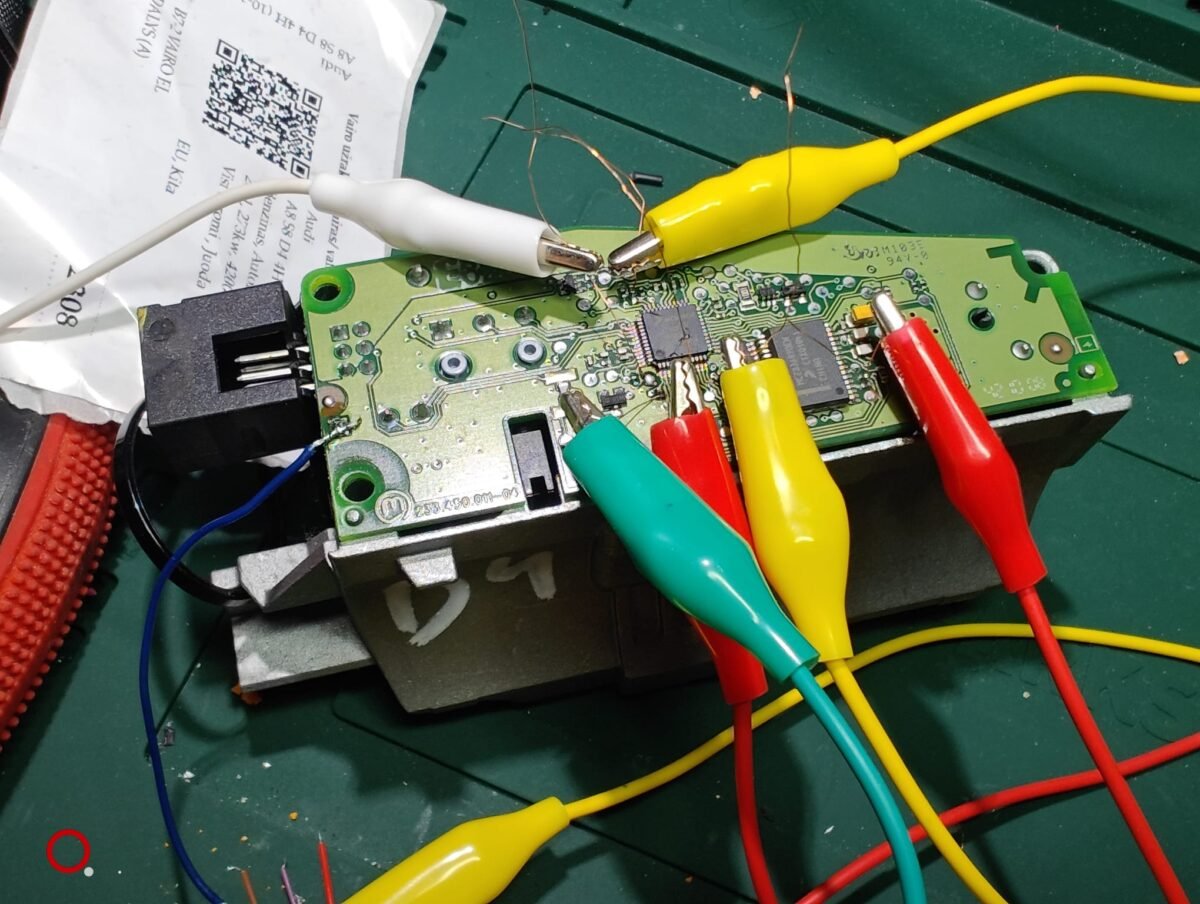

✔ Apertura del módulo
✔ Identificación del microcontrolador HC08GR16

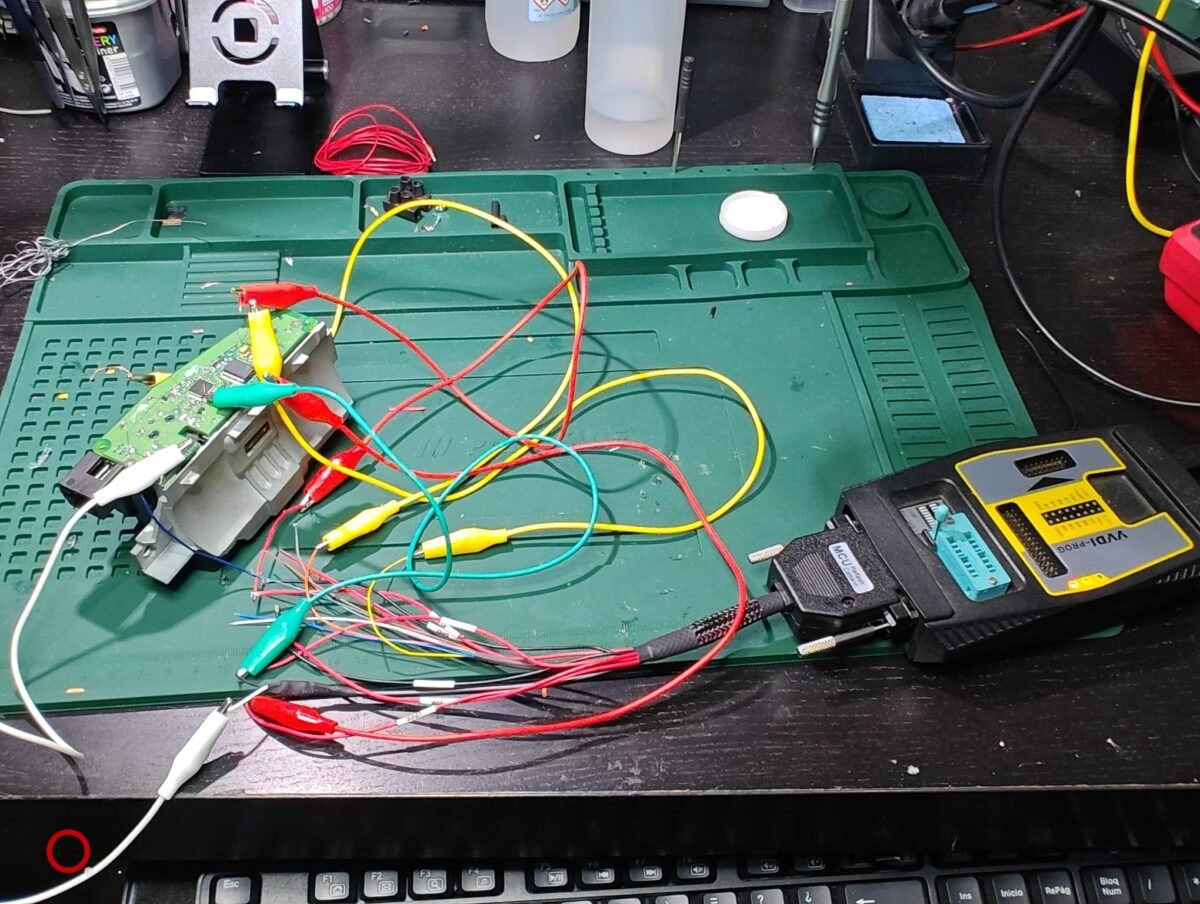

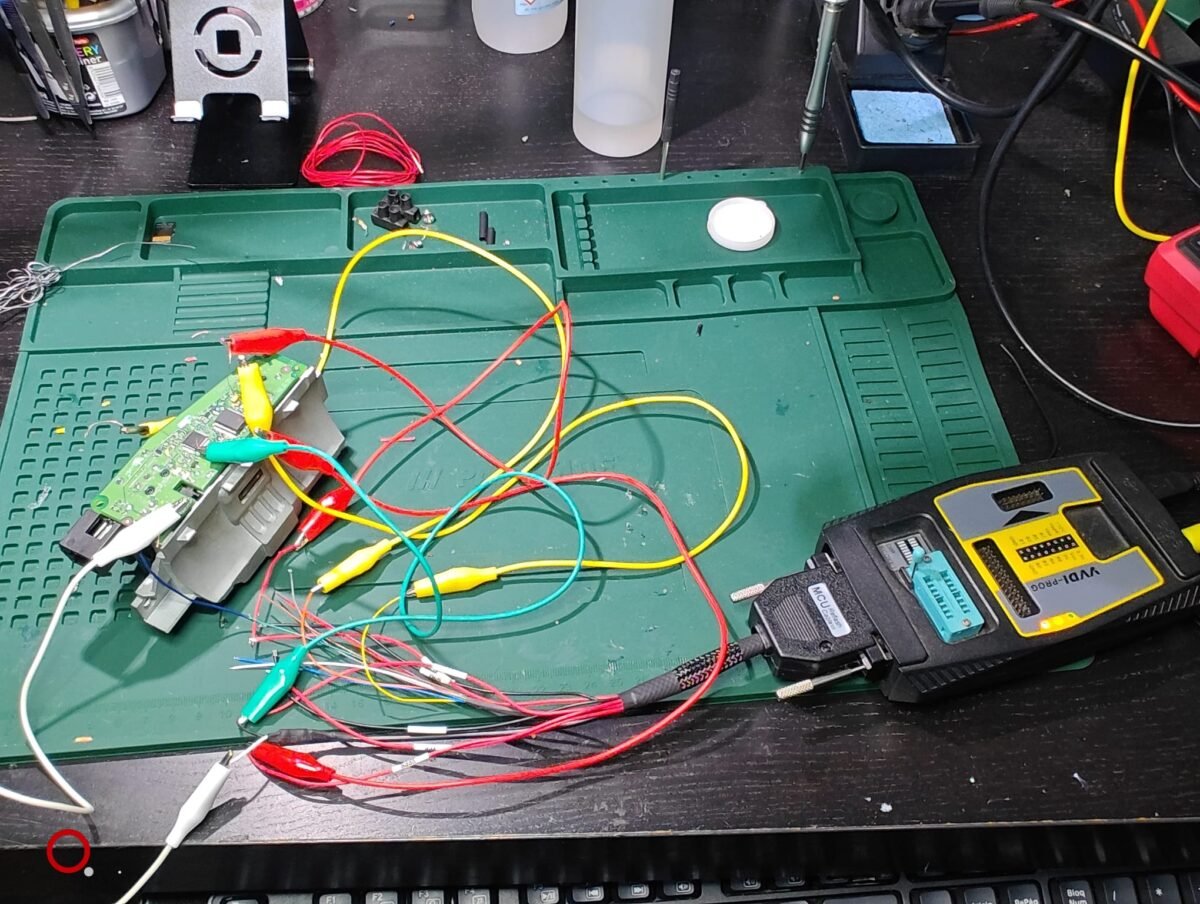

✔ Conexión en banco mediante programador
✔ Lectura completa del contenido interno
✔ Transferencia de datos al módulo donante
✔ Verificación de integridad

La clonación permite conservar:

• Datos de inmovilizador

• Sincronización con cuadro/ECU

• Configuración original del vehículo

Sin necesidad de codificación adicional en el coche.
